文丘里效應:
指在高速流動的氣體附近會產生低壓,從而產生吸附作用。

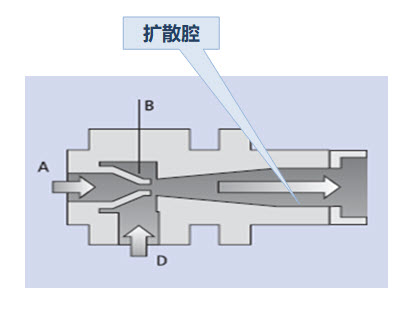

單級文丘里噴管原理:
•壓縮空氣由A進到文丘里噴嘴B,由于口徑變小,產生高達聲速氣流;
•高速氣流經過空腔, 空間突然變大,需要吸入空氣補充氣流,吸附腔的真空使D口的氣體被吸入;
•混合氣體進入擴散腔噴出。

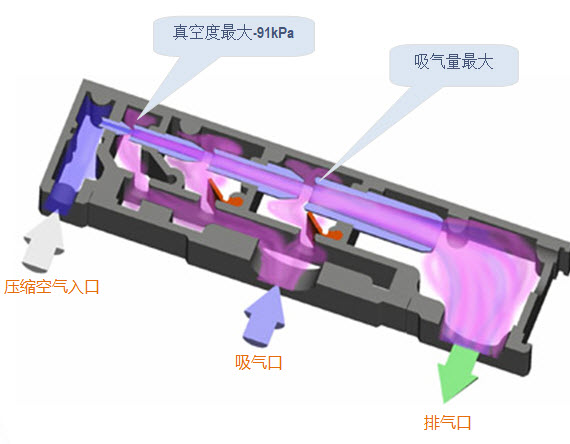

在傳統一級文丘里真空管基礎上, 串行增加了第2級和第3級文丘里管。使壓縮空氣利用率得以提高。
多級噴射泵的優點:
•用氣效率高 (壓縮空氣與吸入氣 比***高可達 1:5;
•純氣動,無可燃源,防爆;
•真空度***高可達 90%;
•空氣吸入量***高可達20m3/min;
•重量輕, 體積??;
•低噪音,無熱量產生。
