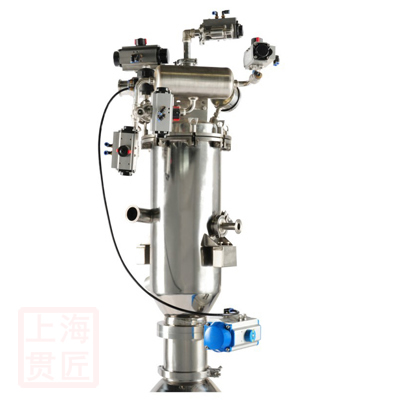

無菌真空輸送機
- 本系統由主動閥和被動閥兩部分組成。主動閥的功能是指揮整個系統。在主動閥的表面有四個孔,這四個孔是用來固定被動閥的。被動閥上有四個帶切口的插銷。四個插銷和轉盤可以保證這兩部...
- 咨詢熱線:021-5430 1973
-
產品詳情
【規格型號】: GBHB180/250/320
【應用范圍】: 適用于制藥行業中物料的轉移,特別是無菌工況下的生產環境。
【產品簡介】: 本系統由真空輸送筒體、耐高溫過濾器、反吹氣囊及CIP組件構成,設備內部所有位置均可做到在線清洗、滅菌,極大的提高了生產效率。
本系統由主動閥和被動閥兩部分組成。主動閥的功能是指揮整個系統。在主動閥的表面有四個孔,這四個孔是用來固定被動閥的。被動閥上有四個帶切口的插銷。四個插銷和轉盤可以保證這兩部分的連接安全可靠。被動閥有一個機械鎖以避免其在沒有有效連接的情況下意外開啟。主動閥和被動閥各自都有閥片和墊圈(材質為硅橡膠,Viton或 EPDM可選) 確保了整個閥在鎖定位置時被完好的密封。在閥體的兩側有兩個不銹鋼汽缸,他們是用來驅動轉盤以便使主動閥和被動閥鎖定在一起(1°系統鎖)。另外,還將需要兩個不銹鋼汽缸用來鎖定兩個固定片(2°系統鎖)。
1.當兩個閥在同一垂直軸上時將其連接。在主動閥上有一個特殊的裝置可以使兩個閥盡管有±5mm偏差時也可將他們進行連接。
2.帶有氣動執行器的轉盤可以使兩個閥連接緊密。
產品應用:
a) -保護物料中的有效成分;
b) -激素;
c) -抗生素;
d) -注射劑;
e) -有毒產品;
f) -敏感產品(嬰幼兒食品);
g) -需要避免交叉污染產品。
a) -閥體材質為AISI 316L;
b) -轉盤材質為AISI 316L;
c) -墊圈材質為硅橡膠, EPDM, Viton (FDA認證);
d) -套管材質為PTFE;
e) -手柄及執行器安裝板材質為 AISI304;
f) -旋轉式氣動執行器。
