真空上料機
- 真空輸送設備在吸入壓縮空氣的情況下,通過軟管輸送粉末、塵埃、色素、顆粒、藥片、膠囊、農作物、小部件等。具有安裝簡單,操作方便,輸送過程無泄露、無粉塵飛揚的特點。...
- 咨詢熱線:021-5430 1973
-
產品詳情
產品介紹:

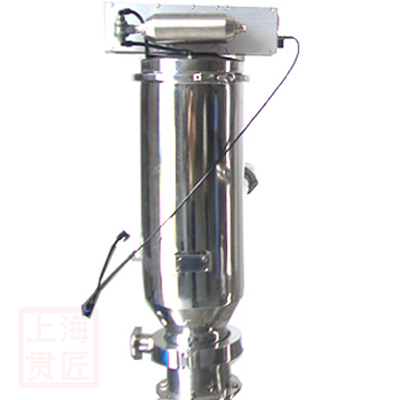

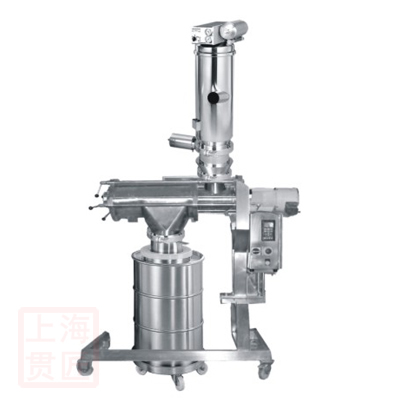

真空輸送機又稱真空上料機、真空吸料機、真空抽料機、固體投料器,是一種借助于真空吸力來傳送顆粒和粉末狀物料的無塵密閉管道輸送設備,利用真空與環境空間的氣壓差,形成管道內氣體流動,帶動粉狀物料運動,從而完成粉體的輸送。
真空輸送設備在輸入壓縮空氣的情況下,通過管路輸送粉末、色素、顆粒、藥片、膠囊、農作物、小部件等。具有安裝簡單,操作方便,輸送過程無泄漏、無粉塵飛揚的特點。

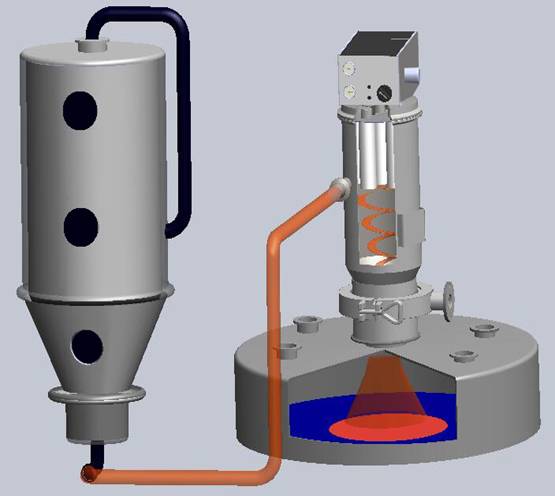

工作原理:
a) -真空泵通過真空輸送設備的分離容器產生真空。將物料從進料口通過吸料軟管與吸料口吸入。
b) -在分離容器的過濾倉內分離空氣與物料,將物料收集在料倉中。旋風分離器阻止細小粉末進入過濾器,以提高過濾器的效率。
c) -料倉充滿物料時,真空泵自動關閉,輸送設備內的壓力達到平衡。放料閥開啟,物料通過出料口流出,并直接落入儲料容器。
d) -出料時,過濾艙被反沖氣囊自動清潔。其特制的振動器可輔助下料,以提高輸送粘稠物的效率。
e) -出料艙關閉,整個輸送流程再次啟動。
負壓稀相輸送
可輸送物料的種類:
藥品:牛黃粉、牛黃片、氨芐輕粉、碳酸鈣粉、中藥浸膏粉、VC銀翹粉末、頭孢氨芐粉末、維生素原料粉、撲熱息痛粉末、腸蟲清粉末、文迪亞粉末、大蒜粉末、硫酸鋇、氯化鈉、纖維素粉末、重碳酸鈉、植物藥粉、硫酸黏菌素、瀉藥……
食品:調味料、烘焙劑、干酪粉、可可粉、結晶糖、咖喱粉、果汁粉、乳糖、胡椒粉、淀粉、發酵粉、咖啡豆、奶粉、茶葉、口香糖原料粉……
化工:活性碳粉、氧化鋁、氫氧化鋁、硬脂酸鋅、濾餅、氰化鈉、斑脫土、碳酸鈣、硅藻土、氫氧化鈉、煙灰、四氮甲烷、硅碳、二氧化硅、硝酸鈉、雙氰胺粉、沸石…… 顏料與涂料:染料粉、環氧樹脂、丙烯酸聚合物、二氧化鈦、調色劑粉末、聚四氟乙烯粉末……
塑料:聚乙烯顆粒、聚苯乙烯顆粒、聚氨酯顆粒、橡膠顆粒、乙烯/丙烯顆粒……
金屬粉末:鋁粉、鐵粉、鎂粉、鎢粉、鈷粉……
其他:熟料水泥、澆鑄輔助材料、焊接粉末、石英顆粒、砂粒、谷物種子……
產品特點:
a) -密閉輸送,無粉塵泄漏,無交叉污染;
b) -符合GMP標準,滿足CIP要求,可提供無菌級產品;
c) -模塊化設計,杜絕死角,拆裝、清洗快捷方便;
d) -有效解決粉體顆粒的分層現象;
e) -有效消除物料靜電,對周圍環境無污染;
f) -自動控制,操作簡單、方便;
g) -工作過程無熱量產生,安全防爆;
h) -無振動、低噪音,高效節能,運行、維護費用低。
應用領域:
a) -制藥行業的粉狀物料、顆粒物料、混合物料(輸送過程不會產生分層現象)、藥片、胞衣藥丸、膠囊等;
b) -食品行業的添加劑、原料、糖果、胞衣糖丸、可可粉、味素、結晶體等;
c) -化工原料、染料、易燃、易爆物料和有毒、有害物料等;
d) -工業原料、廢料等物料;
e) -農業的散裝物料。
真空上料機設備參數:
型號 | 輸送能力 |
GJ-180型 | 40-500kg/h |
GJ-250型 | 100-800kg/h |
GJ-320型 | 500-1500kg/h |
GJ-430型 | 1000-3000kg/h |
GJ-560型 | 1500-5000kg/h |
注:本參數以輸送面粉實驗所得數據(輸送水距4米,高度4米),物料不同,輸送距離不同,輸送量也不相同。
特殊產品可按用戶需求定制
真空輸送機具體規格及輸送量 | ||||||
項目/型號 | GJ180型 | GJ250型 | GJ320型 | GJ430型 | GJ560型 | |
壓縮空氣 | 壓力 | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa | 0.6Mpa |
壓力 | 耗氣量 | 0.7M3/min | 1.5M3/min | 1.8M3/min | 2.7M3/min | 3.6M3/min |
輸送能力 | 0.1-0.5T/h | 0.3-0.8T/h | 0.5-1.2T/h | 1.0-3.0T/h | 2.0-5.0T/h | |
過濾器 | Ti07**進口濾芯,PTFE濾芯,Ti燒結式濾芯 | |||||
過濾面積 | 0.33M2 | 0.33M2 | 0.99M2 | 2M2 | 2.3M2 | |
吸料口經 | DN50 | DN50 | DN75 | DN75 | DN100 | |
下料口徑 | φ150 | φ150 | φ200 | φ200 | φ250 | |
料倉容積 | 6L | 12L | 24L | 48L | 96L |
真空輸送機工作原理視頻說明
1、關閉底部放料閥

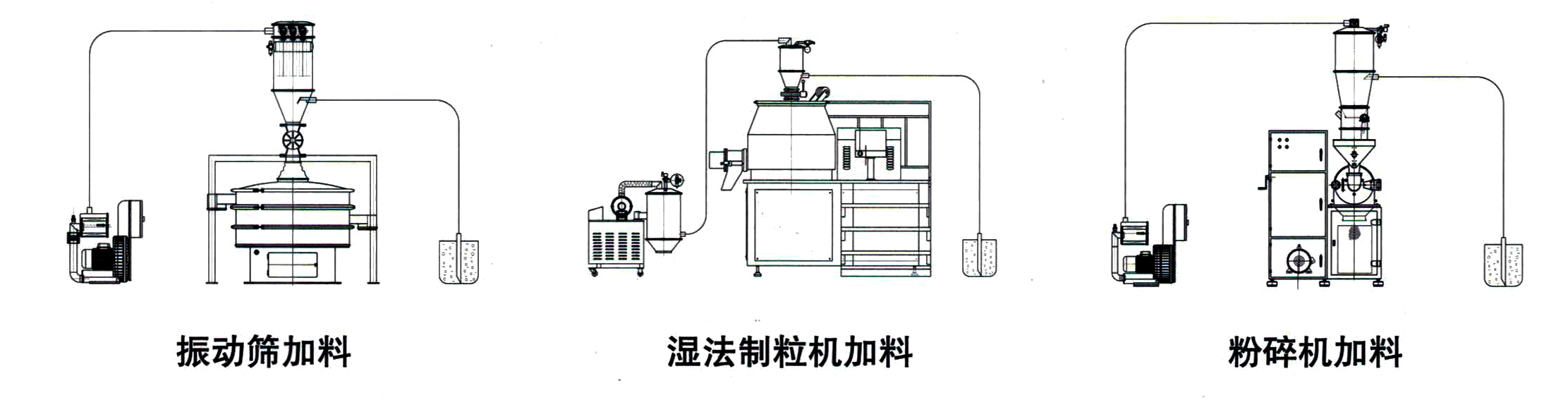

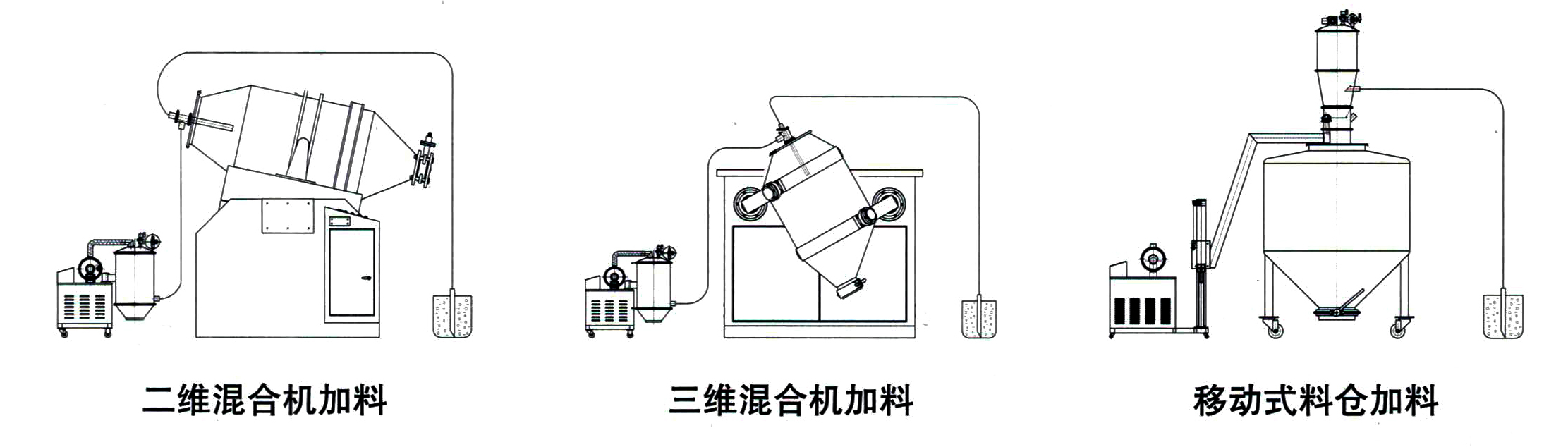

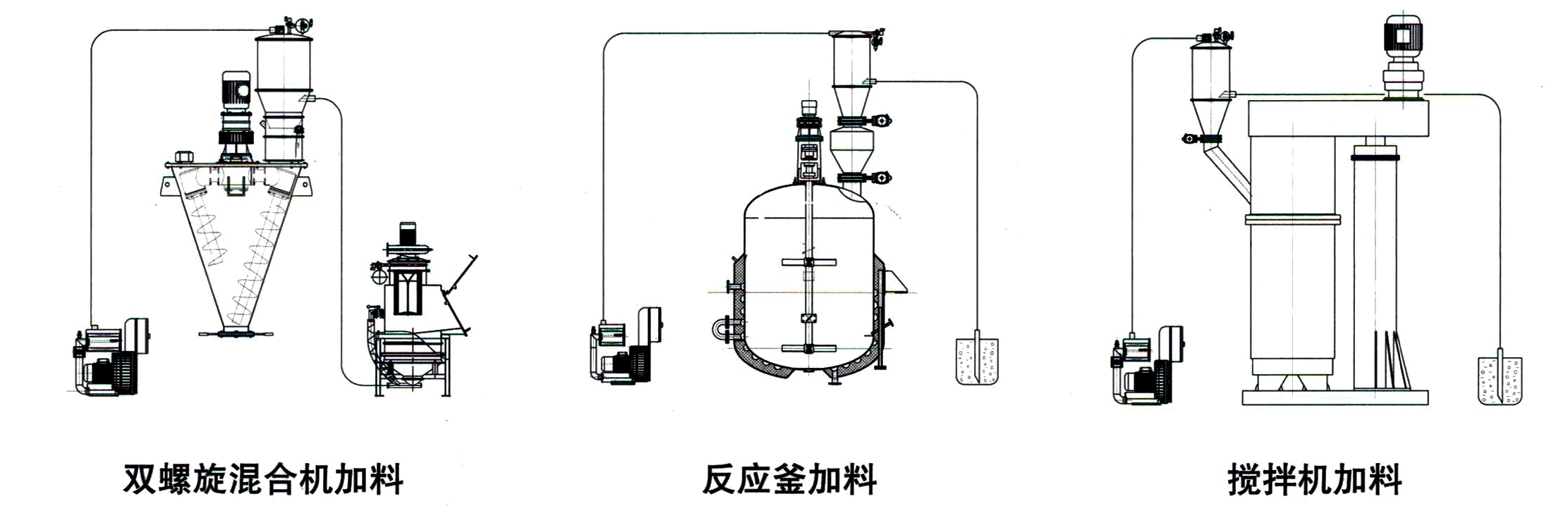

真空輸送機應用
問:氣動真空泵的能耗大于機械真空泵嗎?
答:與機械真空泵相比,氣動真空泵運行確實消耗了更多的能源。但是,大多數真空應用都需要進行間歇性吸料和卸料,而氣動真空泵可以在一個應用循環中可以輕松開關,這樣總體計算下來,氣動真空泵的能耗就小于機械真空泵。
問:如何設置真空度?
答:在吸盤提升應用中,真空度不能大于實際需求。建議***佳真空度為60-kPa (18- inHg),真空度高于實際需求會導致系統消耗過多的能源,導致能源效率低下。
答:真空發生管沒有活動部件,因此幾乎不需要任何維護,具有***大的運行可靠性,此外,真空發生管無論在體積還是在重量上都有很大優勢,能夠部署在吸點和真空應用附近,這也在一定程度上降低了損耗。與此相反,機械真空泵運行噪音大,還會發熱,因此只能安裝在隔熱室中。
問:為什么要在系統中集成真空發生器?
答:真空系統應用中***常見的問題是真空源和吸點之間的連接問題,例如又長又細的軟管。而在系統中集成真空發生器,您就可以將真空源部署在吸點附近,由此***大限度縮短了連接距離,降低了系統能耗,實現***緊湊的應用解決方案。
問:真空泵提供哪些質保服務?
答:在規定的使用壽命期間內享一年質保。易損零件如濾芯、密封件,軟管等不享質保服務。
貫匠對由于不良產品造成的后續損失不承擔任何質保責任。
問:應如何對真空泵進行維護?
答:多級真空發生管采用了特殊設計,內部無活動部件,因此幾乎無需任何維護。
問:與單級真空發生管相比,多級真空發生管有哪些優勢?
答:單級真空發生管是為高真空流量或高真空度應用而設計的,而多級真空發生管則配備了各種類型的噴嘴,因此能夠同時提供高真空流量和高真空度。此外,在實現相同的性能時,多級真空發生管的能耗更低。
問:真空輸送機可以使用哪些過濾裝置?
答:折疊式過濾棒,過濾等級0.5µm,殼體由聚脂纖維材料制成,過濾膜為PTFE材質,有黑色和白色兩種版本可選。
燒結式鈦過濾棒,過濾等級5.0µm,殼體由鈦合金材料制成。
燒結式不銹鋼過濾棒,過濾等級5.0µm,殼體由不銹鋼材料制成。
問:輸送機能否輸送食品和醫藥產品?
答:真空輸送機完全可以輸送食品和醫藥產品,
問:真空輸送機能否輸送藥片、膠囊等物料?
答:真空輸送機完全可以輸送藥片和膠囊。難以輸送的藥片一般都是體積較大且溶于水的軟壓藥片,而在輸送各種藥片和膠囊方面擁有豐富的經驗,確保藥片和膠囊不會受到破壞。
問:輸送機是否能夠進行定量配料?
答:不能,應在輸送結束后再進行定量配料。
問:輸送機是否需要消耗掉電力?
答:不需要,氣動真空輸送機只需壓縮空氣即可工作,控制系統采用的也是氣動設計(機械真空泵除外)。
問:真空輸送機輸送顆粒時,顆粒是否會受損或受到破壞?
答:這取決于物料顆粒的物理特性。在輸送各種顆粒、藥片和膠囊方面擁有豐富的經驗,確保物料不會受到破壞。
問:真空輸送機能否承受過壓?
答:不能,真空輸送機只能在設計壓力范圍內工作。
問:粉狀物料的輸送距離可以達到多少米?
答:在垂直高度小于6米,且物料的堆密度在0.5-1.0kg/L的情況下,粉狀物料可以輸送至50米。
問:該真空輸送機可能會發生哪些故障?
答:只要進行正常維護,輸送機在未來幾年時間內都可以正常運行。
如果壓縮空氣氣流中含有雜質或液體,那么過濾器、真空發生管和定時器都可能發生堵塞。注意:空氣管線中萬萬不能有液體。
問:真空輸送機需要準備什么設備?
答:0.5-0.7 MPa的標準工業壓縮空氣氣源。
問:交付真空輸送機時都會提供哪些東西?
答:真空輸送機,操作手冊、合格證。
問:可以輸送液體嗎?
答:不能輸送液體,因?yàn)闊o法控制輸送機中的液體流量。
問:能否垂直輸送物料?
答:可以垂直輸送物料,***大垂直輸送距離為8-10米。配備附件/管道排空解決方案后,***大垂直輸送距離可達到25米。
